10.ISCSI网络存储服务

基本概念

在SAN中，主机一般都是Initiator，存储设备则是Target。

• Initiator
  • SCSI会话的发起方
  • 向Target请求LUN,并将数据的读写指令发送给Target。
• Target
  • 接受SCSI回话的一方
  • 它接收来自Initiator的指令，为Initiator提供LUN,并实现对LUN的读写

Linux主要的开源Target项目

• Linux SCSI Target-STGT/tgt
• Linux-IO Target - LIO Linux 2.6.38开始纳入内核
• SCST-Generic SCSI Subsystem for linux
  • http://scst.sourceforge.net/comparison.html

Linux-IO Target概述

http://linux-iscsi.org/wiki/Main_Page

Linux-IO Target在Linux内核中，用软件实现各种SCSI Target

• 前端：FC、FCoE、iSCSI、1394、USB、vHost等
• 后端：SATA, SAS, SCSI, SSD, FLASH, DVD, USB, ramdisk等

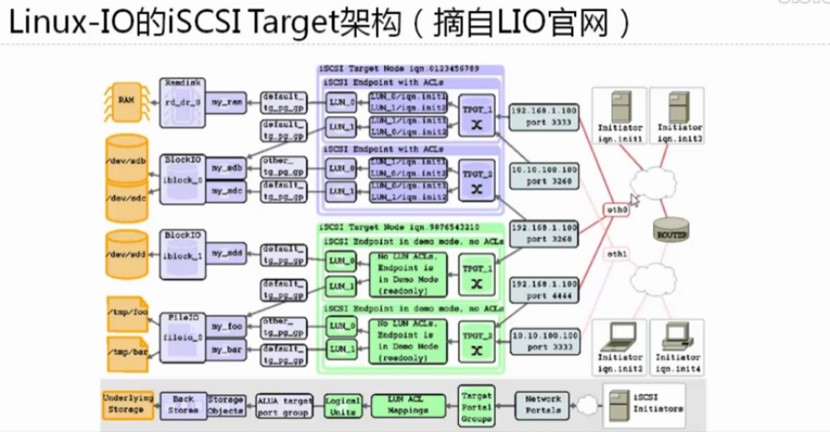

架构

• 支持SSE4.2高性能、多线程
• 支持x86, ia64, Alpha, Cell, PPC, ARM, MIPS等多种CPU
• 支持高可用、负载平衡群集

iscsi实现网络存储，提供存储端叫 target，使用存储端叫 initiator。target 上可以提供存储空间，initiator负责连接ISCSI设备，在ISCSI设备中创建文件系统，以及存取数据，在 initiator 上看上去是多了一块硬盘。

服务器端配置target，准备做为LUN发布的ISCSI的存储设备（可以是一整块磁盘、一个分区、逻辑卷或RAID阵列）。

事先准备好两个逻辑卷作为ISCSI的存储设备。

首先安装target

启动服务

设置防火墙

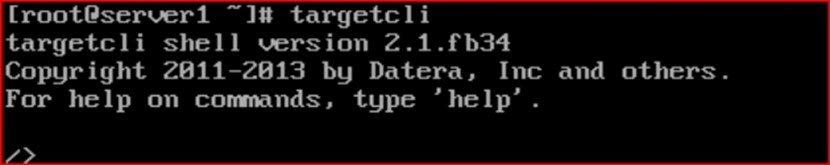

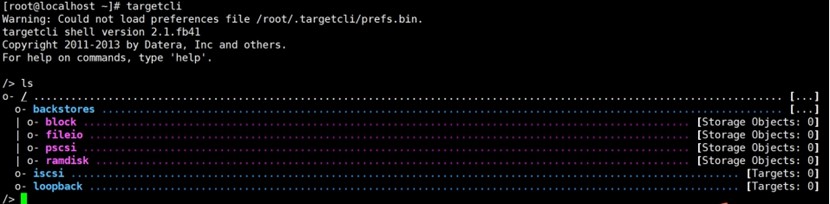

执行targetcli工具

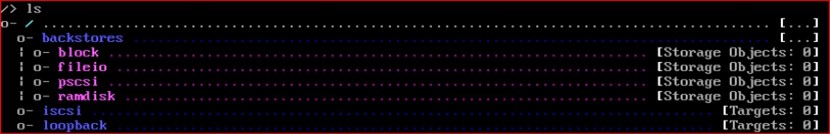

注：输入help可以查看targetcli的帮助

基本思路：

先把准备共享的块做出来，创建一个target，在target上创建LUN，一个LUN连接一个块

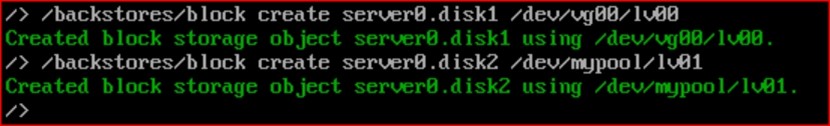

1、创建块即给要发布的逻辑卷起个名字

注：给/dev/vg00/lv00逻辑卷起个名字叫server0.disk1;给/dev/mypool/lv01逻辑卷起个名字叫server0.disk2

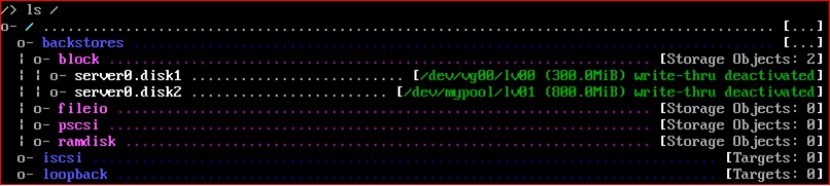

查看块如下图所示：

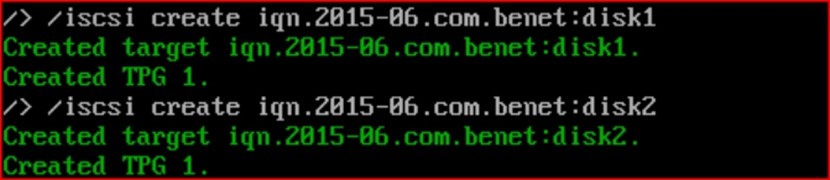

2、创建 iqn 名字即创建ISCSI对象

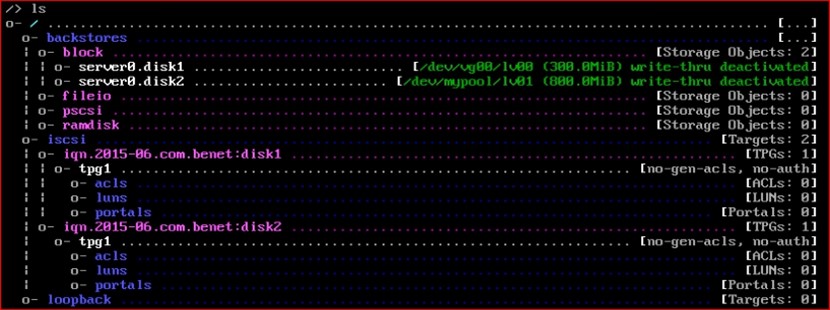

查看ISCSI对象如下图所示：

3、设置ACL即将ISCSI对象与客户端IP或主机名绑定

注意：iqn.2015-06.com.benet:client1是 initiator 的名字，需要在客户端中设置的。

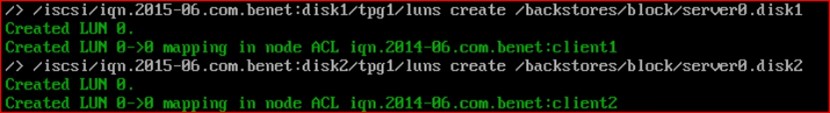

4、创建LUN并绑定块

一个ISCSI对象可以创建多个LUN（LUN0、LUN1……）。

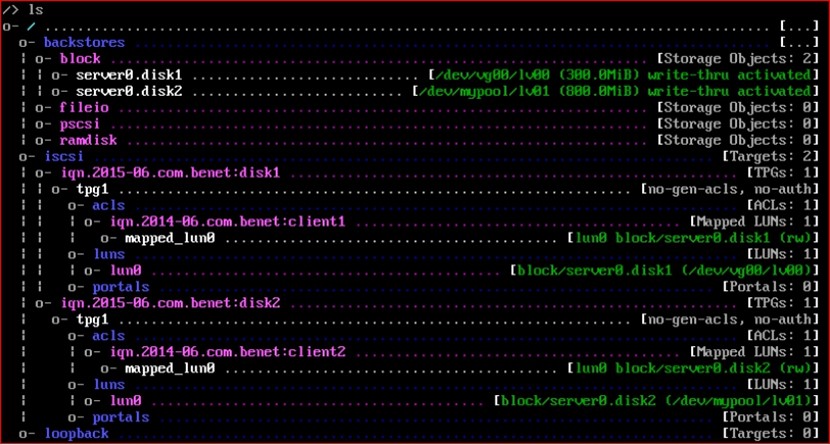

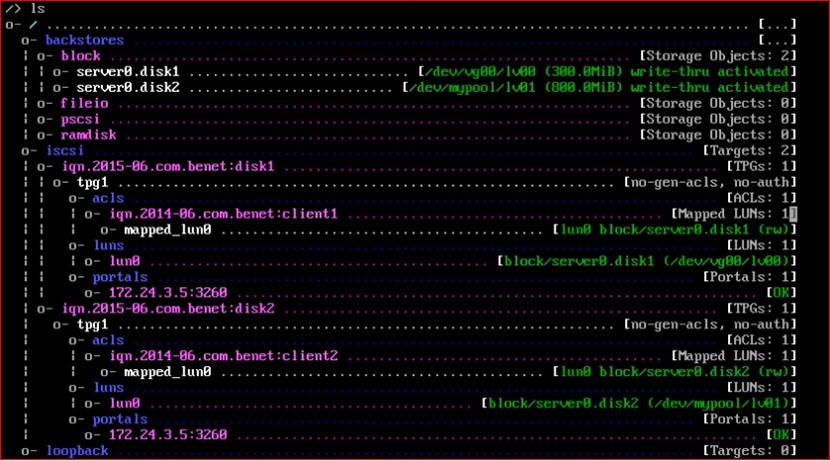

执行ls查看

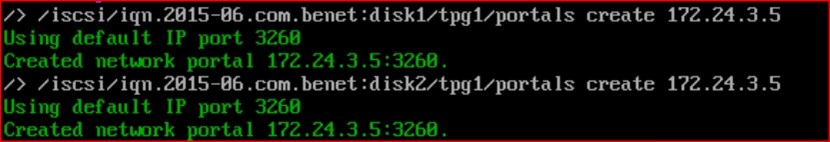

启动监听程序

注：172.24.3.5是ISCSI服务端网卡IP

可以查看/etc/target/saveconfig.json配置文件，该配置文件保存着ISCSI的配置。

在initiator端的配置：

1、安装软件

yum install -y iscsi-initiator-utils

2、给 initiator 起个名字

vim /etc/iscsi/initiatorname.iscsi

内容如下：

3、启动服务

systemctl enable iscsi; systemctl start iscsi

4、发现存储

iscsiadm -m discovery -t st -p 172.24.3.5

5、登录存储

iscsiadm -m node -T iqn.2015-06.com.benet:disk1 -p 172.24.3.5 -l

注：-l表示连接ISCSI目标；-u表示断开和ISCSI目标的连接

验证客户端ISCSI连接

剩下来的操作就和管理本地磁盘一样了

创建Linux的iSCSI存储

最小化安装的Linux

安装targetcli软件包：yum install targetcli

使用targetcli配置存储

配置Target

1. 创建存储对象

   1. 创建块存储对象 create block1 /dev/sdb1
   2. 创建fileio对象 create fileio1 /tmp/foo.img 50M
   3. 创建ramdisk对象 create ramdisk1 2M

2. 创建iSCSI Target create iqn.2017-10.com.cloud.www:storage001

3. 配置target portal group(TPG)

   1. 配置portals 使用create命令，默认已存在

   2. 配置LUN

      create /backstores/block/block1
      create /backstores/fileio/fileio1
      create /backstores/ramdisk/ramdisk1

   3. 配置ACL

      create iqn.1994-05.com.redhat:kvm2

   4. 保存配置 saveconfig

   5. 设置target服务自动启动

      systemctl enable target
      systemctl start target

   6. 检查配置

initiator连接target

检查是否可以发现

cat /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.1994-05.com.redhat:kvm2


iscsiadm -m discovery --type sendtargets --portal 192.168.2.20
192.168.2.20:3260,1 iqn.2017-10.com.cloud.www:storage001

测试挂载设备

iscsiadm -d2 -m node --login

断开与target的连接

iscsiadm -d2 -m node --logout
