2.vpc和安全组

VPC​

vpc是虚拟专有网络，实现虚拟局域网功能，可以自定义网段，还可以通过创建虚拟交换机划分子网。

1706361219350

创建VPC​

专有网络 > 专有网络 > 创建专有网络

主要参数：

  • 名称：vpc_172

  • 网段：172.16.0.0/12

  • 交换机：创建三个

    • 交换机1

      • 名称：vsw-1
      • 可用区：上海 可用区A
      • 网段：172.16.1.0/24

    • 交换机2

      • 名称：vsw-2
      • 可用区：上海 可用区B
      • 网段：172.16.2.0/24

    • 交换机3

      • 名称：vsw-3
      • 可用区：上海 可用区C
      • 网段：172.16.3.0/24

1706361642682

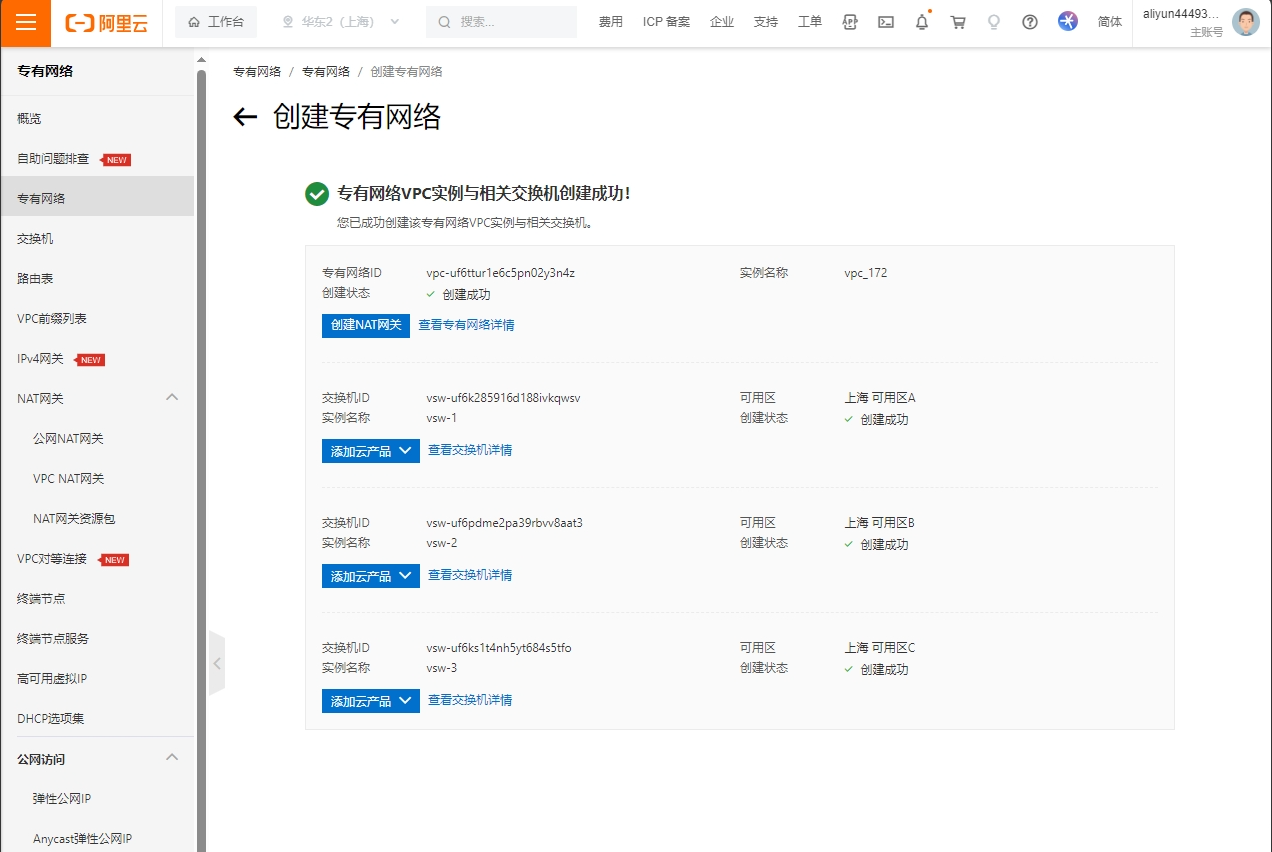

创建完成

1706361891986

添加交换机​

在创建VPC时可以同时创建交换机，或者在VPC创建完成后创建交换机。

专有网络 > 交换机 > 创建交换机

1706362444174

主要参数：

  • 专有网络：交换机连接的VPC

    • 选择我们刚刚创建的172的交换机

  • 交换机：可以同时创建多个，这里我们只创建一个用作测试。

    • 名称：vsw-5
    • 可用区：上海 可用区E
    • 网段：172.16.5.0/24

1706362699788

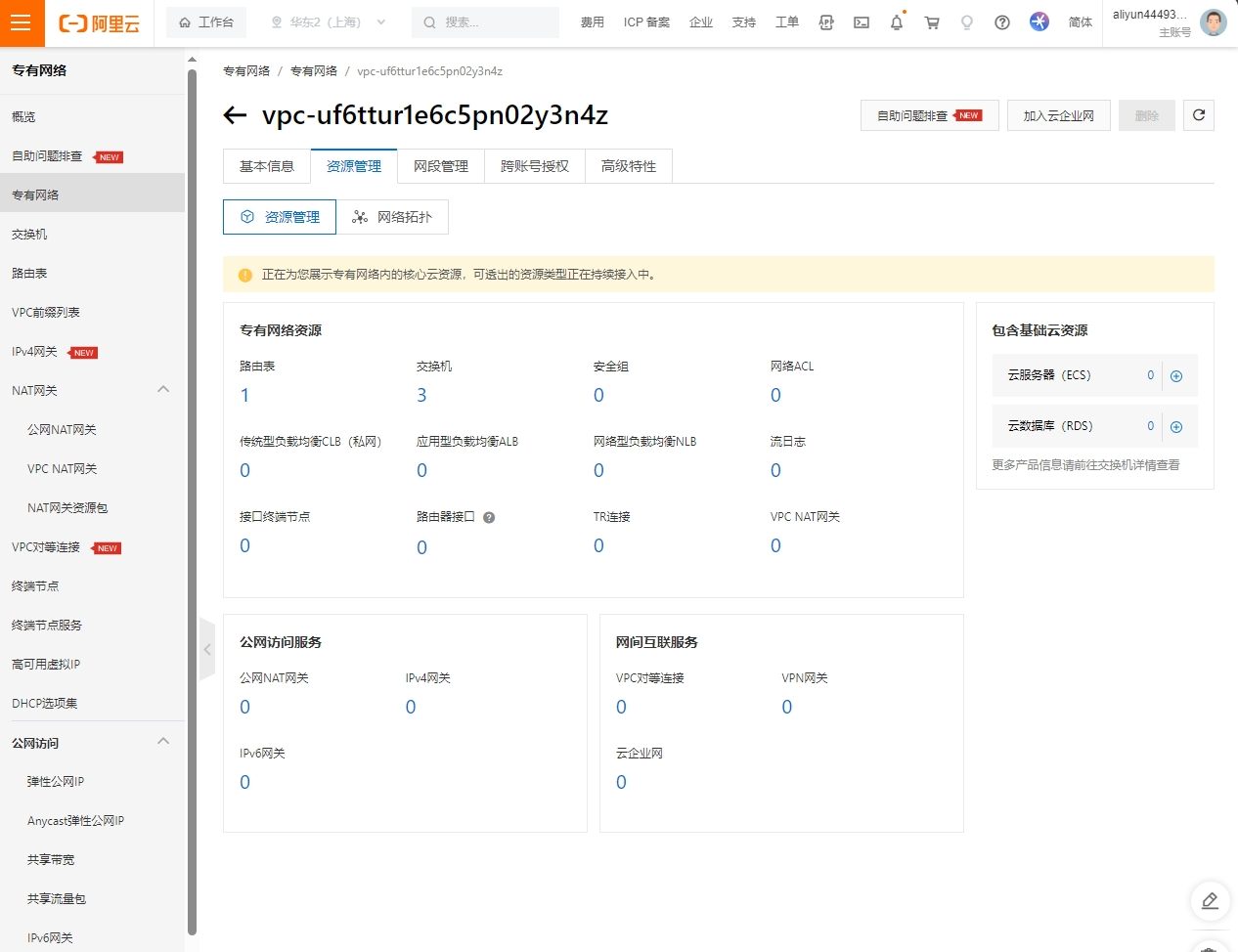

或者也可以按照以下操作进行添加交换机

专有网络 > 专有网络 > 选择对应的VPC > 资源管理 > 专有网络资源 > 点击“交换机”添加

1706362159515

安全组​

安全组简介​

安全组：功能类似防火墙，关闭或开启外界访问端口和IP地址

阿里云安全组默认规则是：白名单，默认拒绝。

安全组和实例的地区是绑定的，需要在同一区域

安全组主要概念​

  • 网络：安全组绑定的VPC。安全组和网络是绑定的。

  • 安全组：分为普通安全组和企业安全组

    • 一般用普通安全组。

  • 访问规则：分为出方向和入方向

    • 一般是关注入方向，生产环境最好也关注出方向，可以通过限制源IP达到特定主机才能访问的效果，更安全。

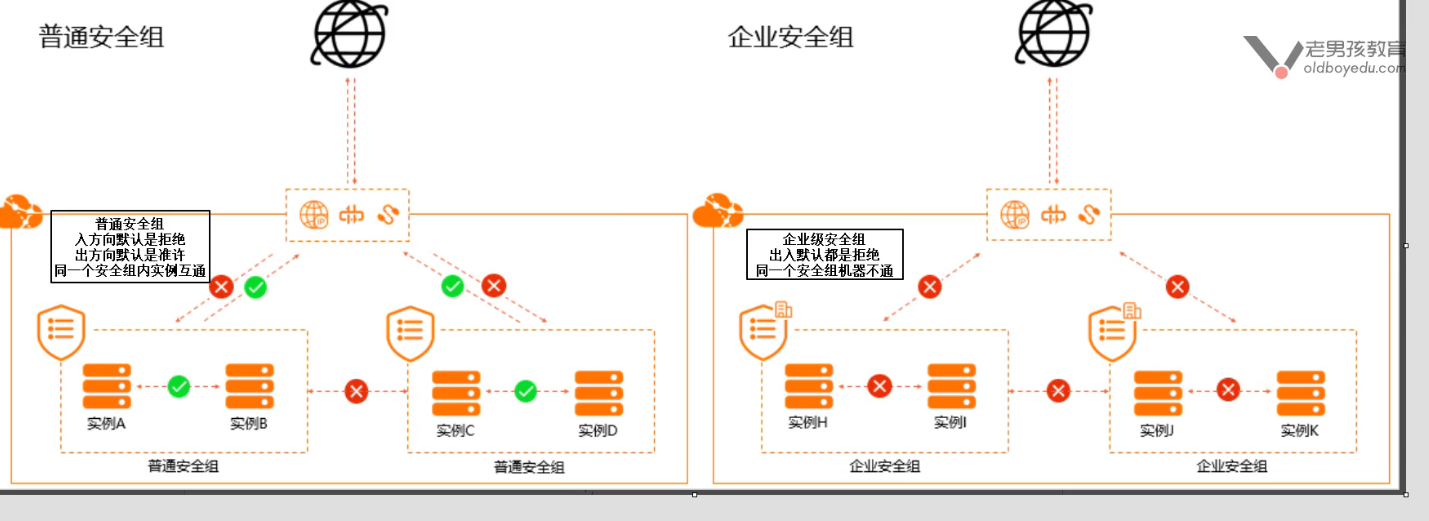

普通安全组和企业安全组区别​

1706363710534

具体区别可以查看文末官方链接。

创建安全组​

ECS控制台（云服务器ECS）> 网络与安全 > 安全组 >创建安全组

1706360768631

参数选择：

  • 网络：安全组需要和网络绑定，选择我们刚刚创建的vpc_172的VPC。
  • 安全组类型：分为普通安全组和企业安全组。
    • 这里我们选择普通安全组。
  • 访问规则：按照需求添加即可，类似与iptables操作。

1706363227510

https://help.aliyun.com/zh/ecs/user-guide/basic-security-groups-and-advanced-security-groups
