6.负载均衡

阿里云负载均衡简介​

  • clb：传统负载均衡

    • 支持4层和7层，仅支持对url，域名进行转发
    • clb使用的多

  • alb：应用负载均衡

    • 只支持7层，整合了nginx负载均衡各种功能，可以根据用户请求头响应头
    • 如果需要详细处理用户请求之类的操作

1706445020161

架构简介​

1706446185953

1706446225372

1706446273122

CLB传统型负载均衡​

创建2个ECS​

再创建一台同样规格和区域的ECS

1706446620983

创建CLB​

安装nginx​

分别在两台ECS上安装nginx

sudo dnf install nginx -y

#nginx默认静态页面路径
#更改静态页面内容，便于测试LB
echo $(hostname) > /usr/share/testpage/index.html

安全组放行​

放行对应的端口，默认时80，我重新设置了8010

创建CLB​

搜索SLB > 传统型负载均衡CLB

1706448909327

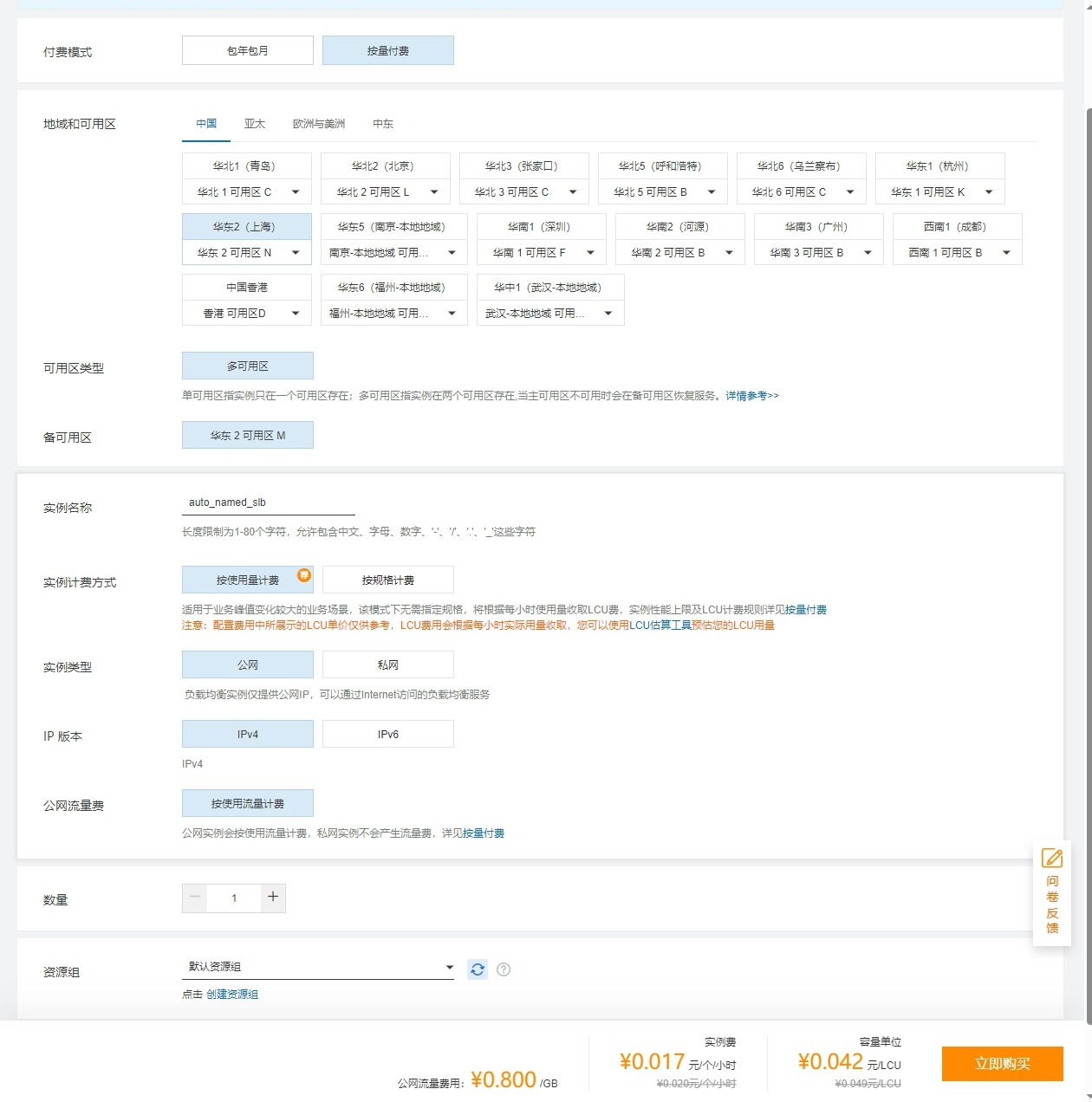

创建一个CLB

1706448922482

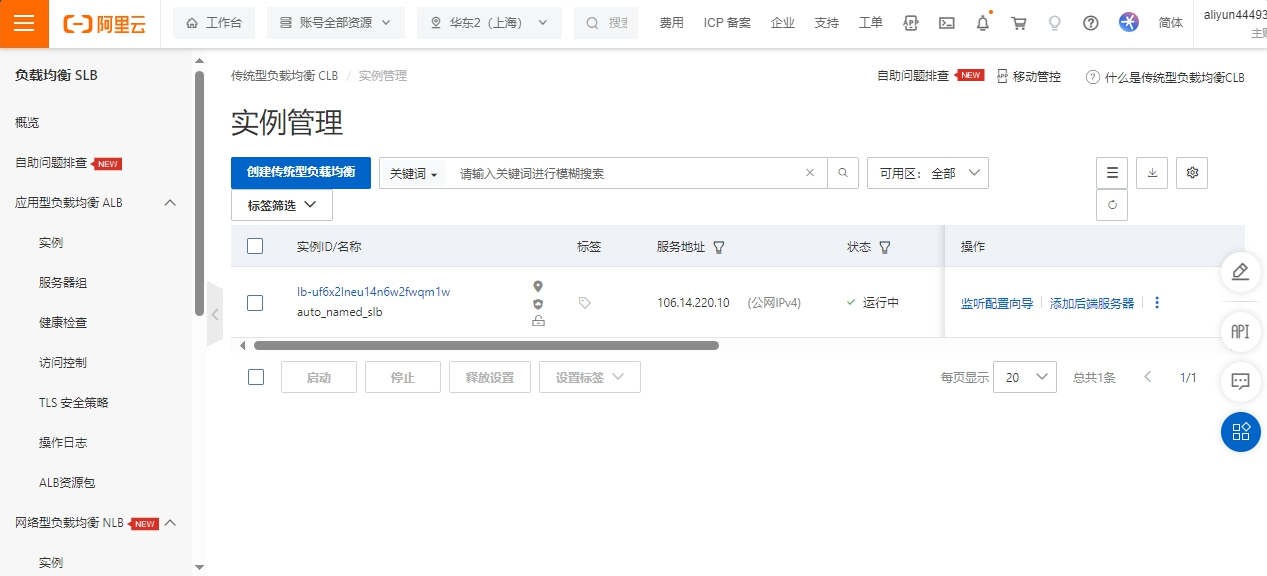

创建成功

1706449031535

配置后端服务器​

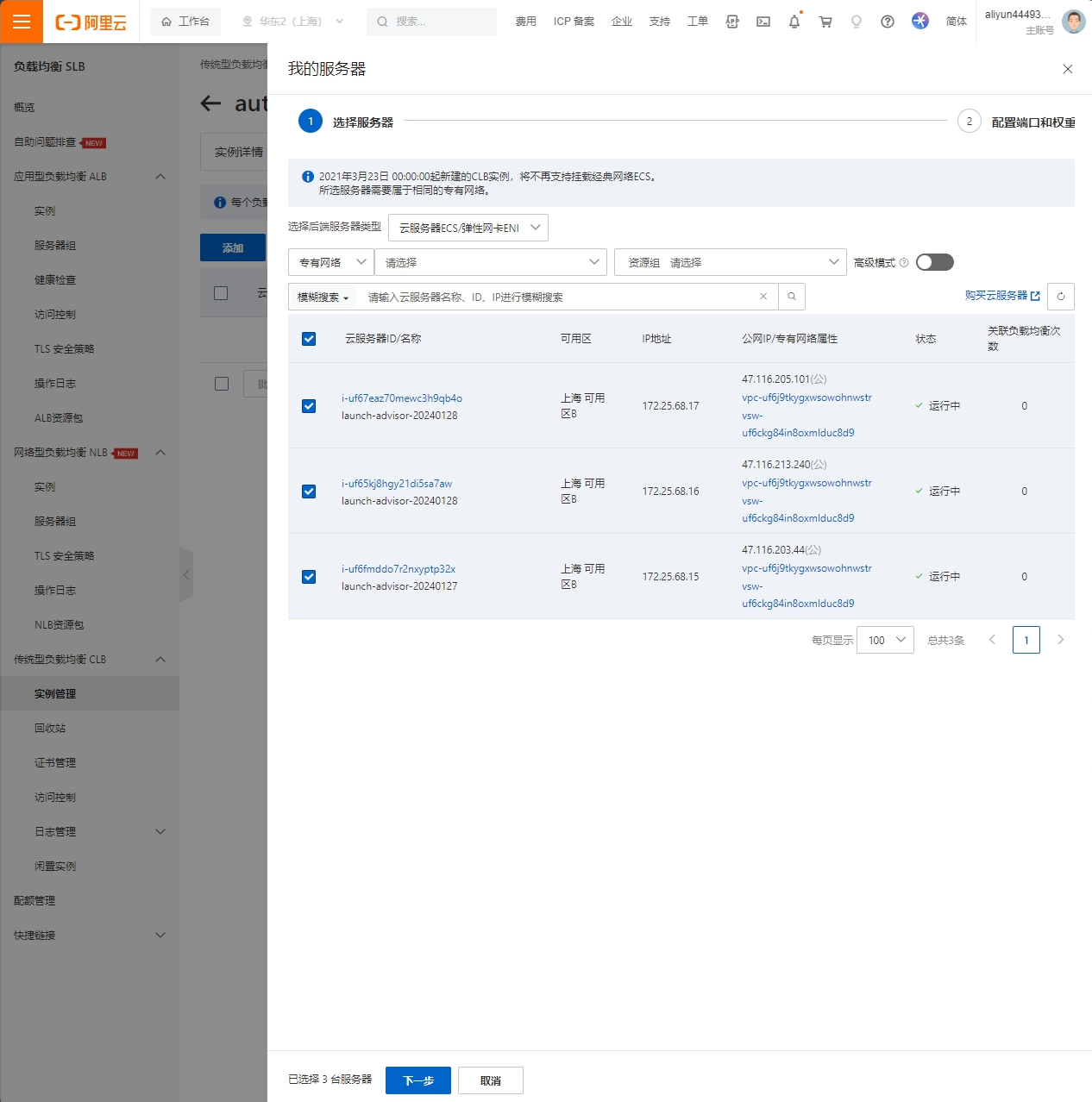

实例管理 > 添加后端服务器 > 将需要负载均衡的服务器勾选上

1706449116887

添加监听端口​

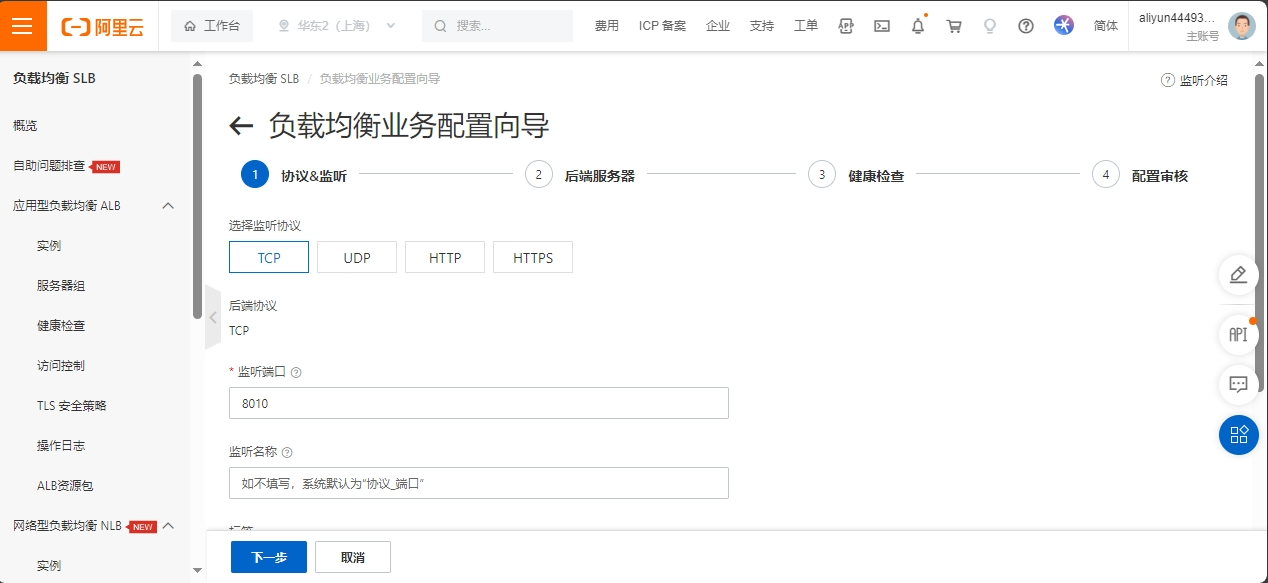

实例管理 > 选择对应的CLB实例 > 监听 >添加监听

1706449426750

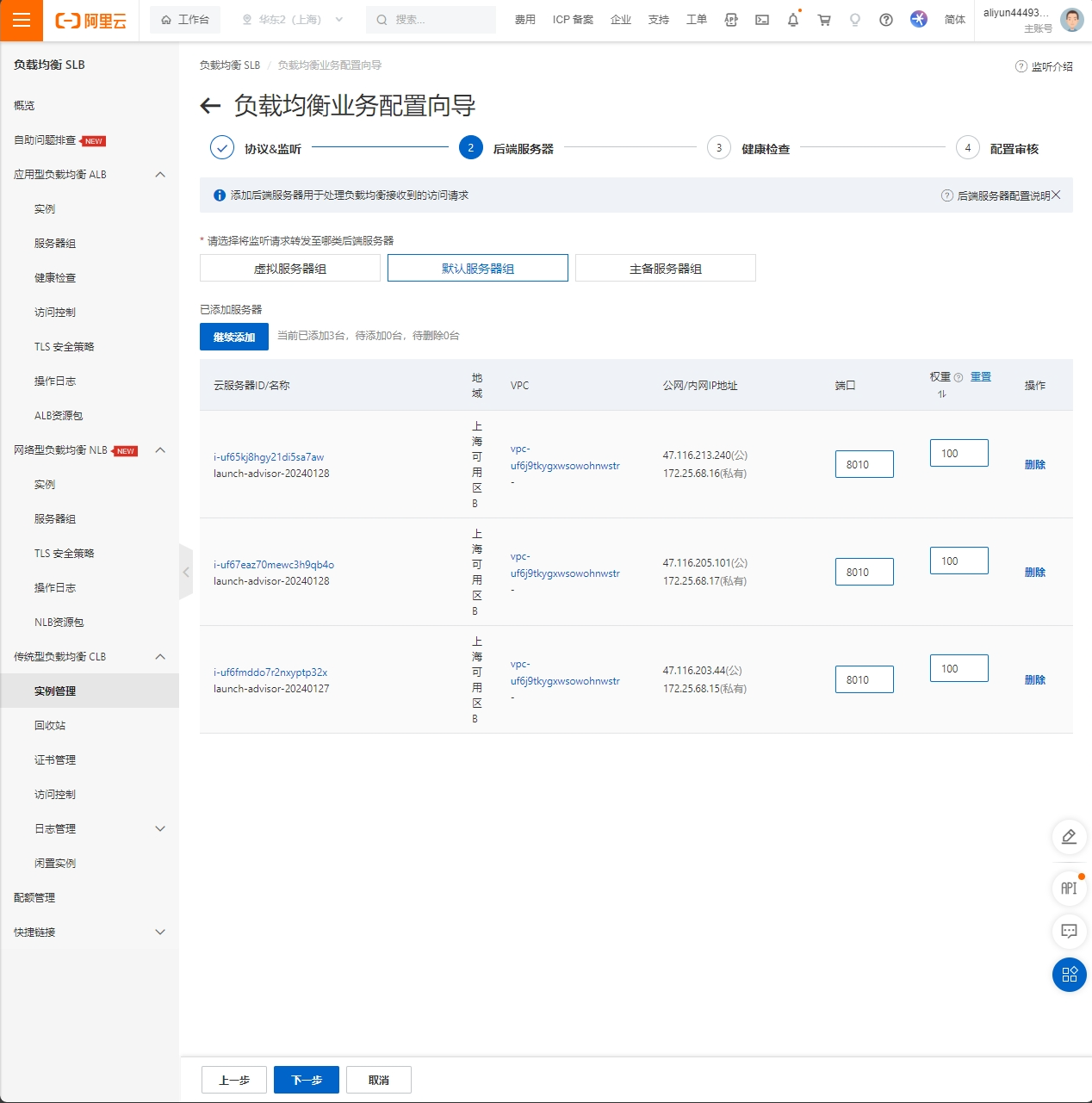

添加监听端口

1706449482210

配置成功

1706449526115

测试​

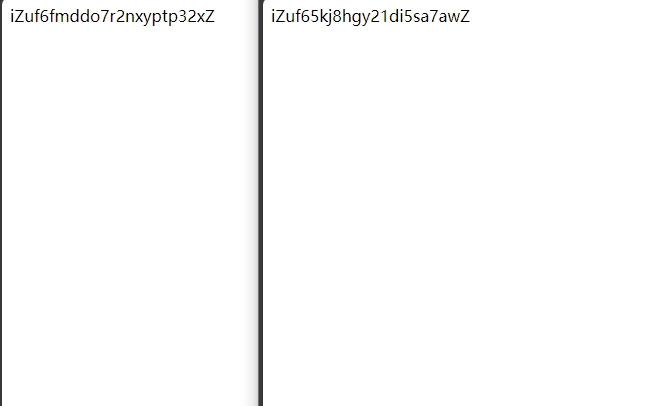

使用浏览器访问CLB地址，查看显示的页面信息是否不同。可以使用多个浏览器，多刷新几次页面。

如果操作过程中显示不同信息，则说明配成功

1706449641168

ALB应用型负载均衡​

创建ALB​

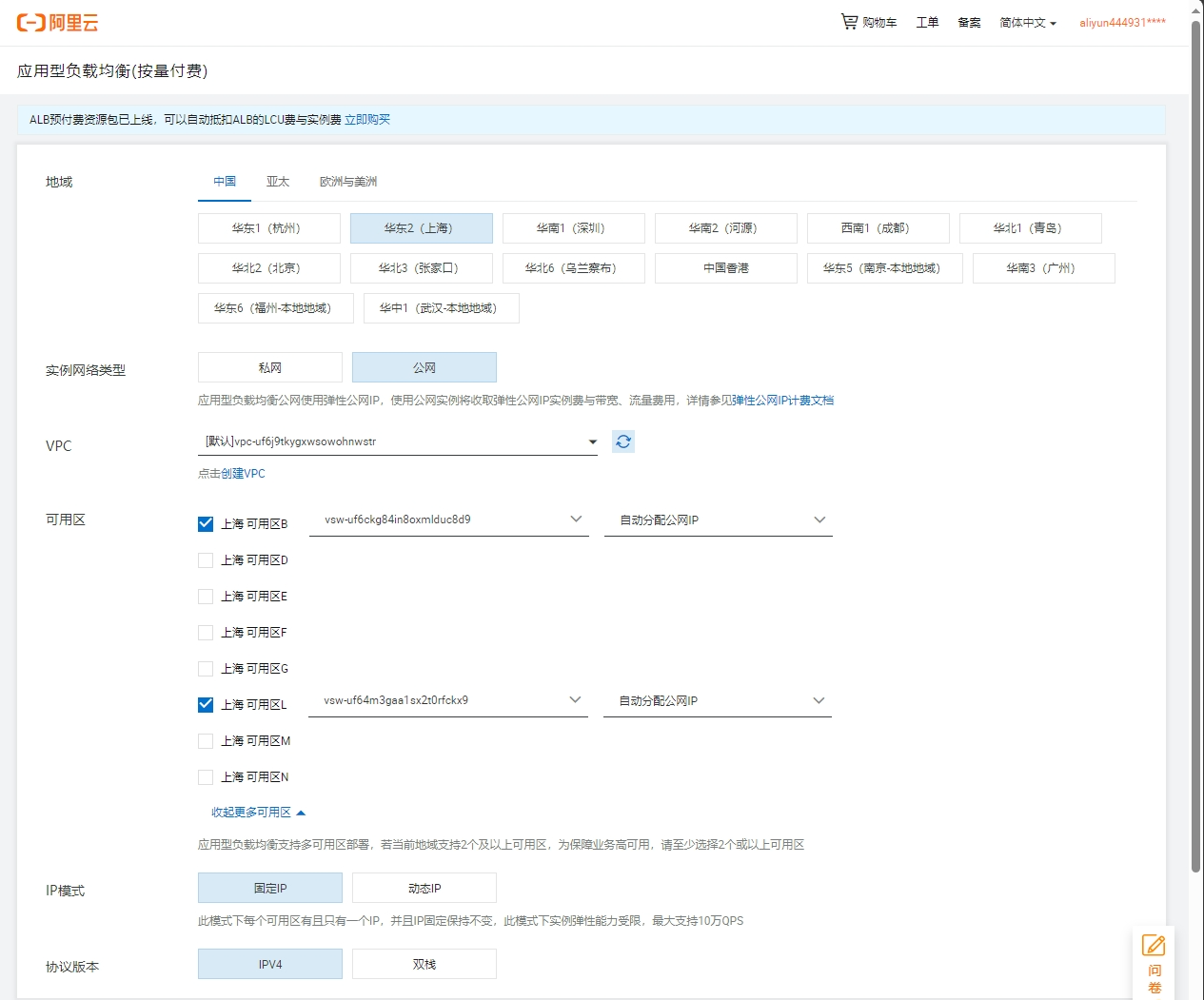

应用型负载均衡ALB > 实例 > 创建

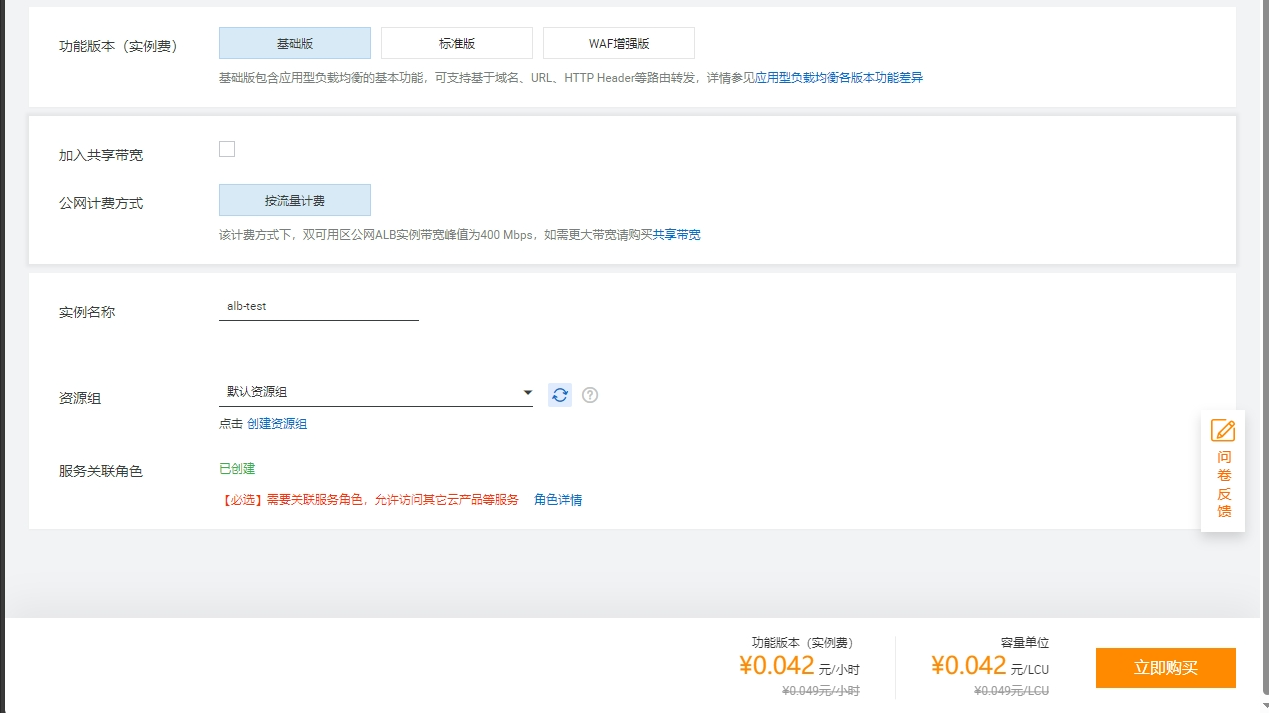

1706450233780

1706450238028

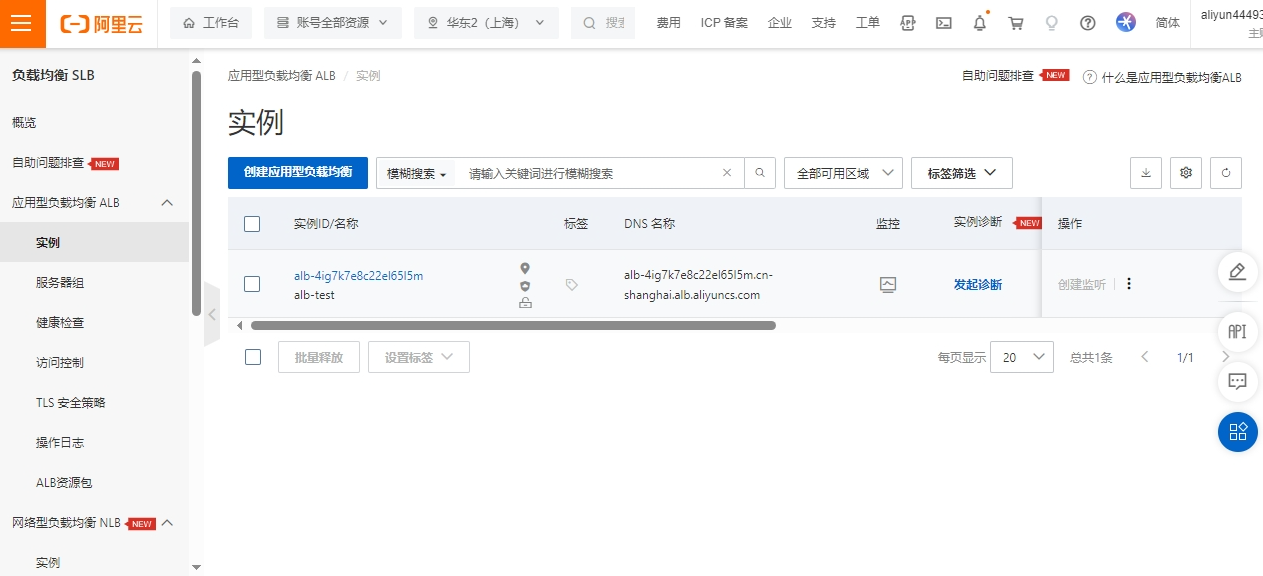

创建成功

1706450295079

创建服务器组​

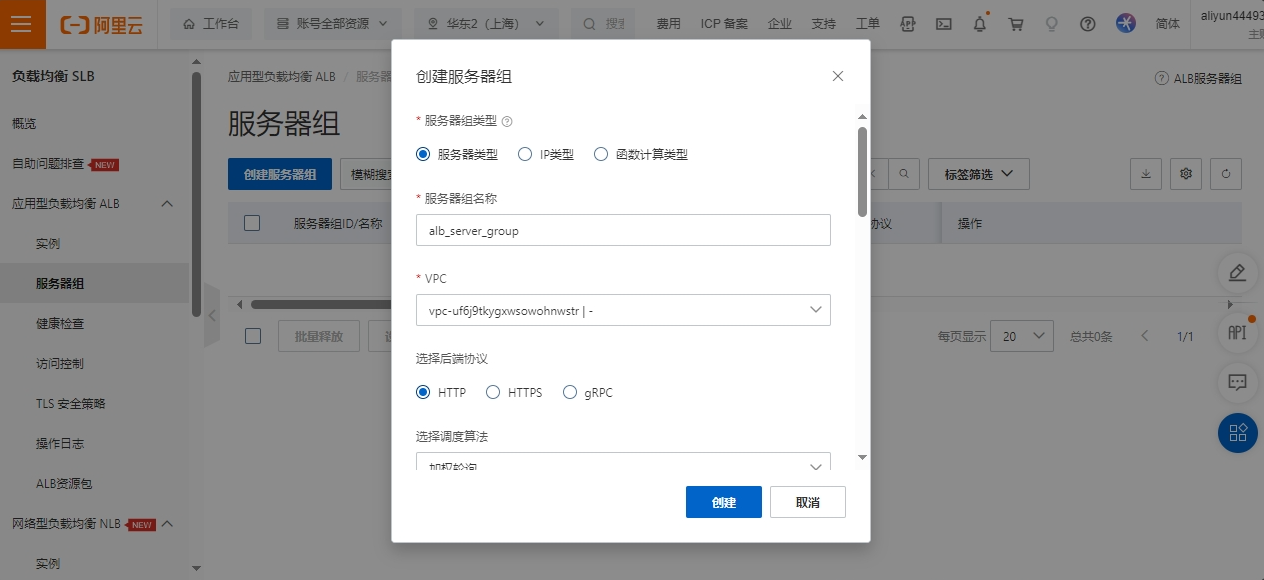

应用型负载均衡ALB > 服务器组 > 创建

主要参数：

  • VPC：选择和ECS同一网络VPC
  • 后端协议：HTTP
  • 调度算法：加权轮询

1706450451272

添加后端服务器​

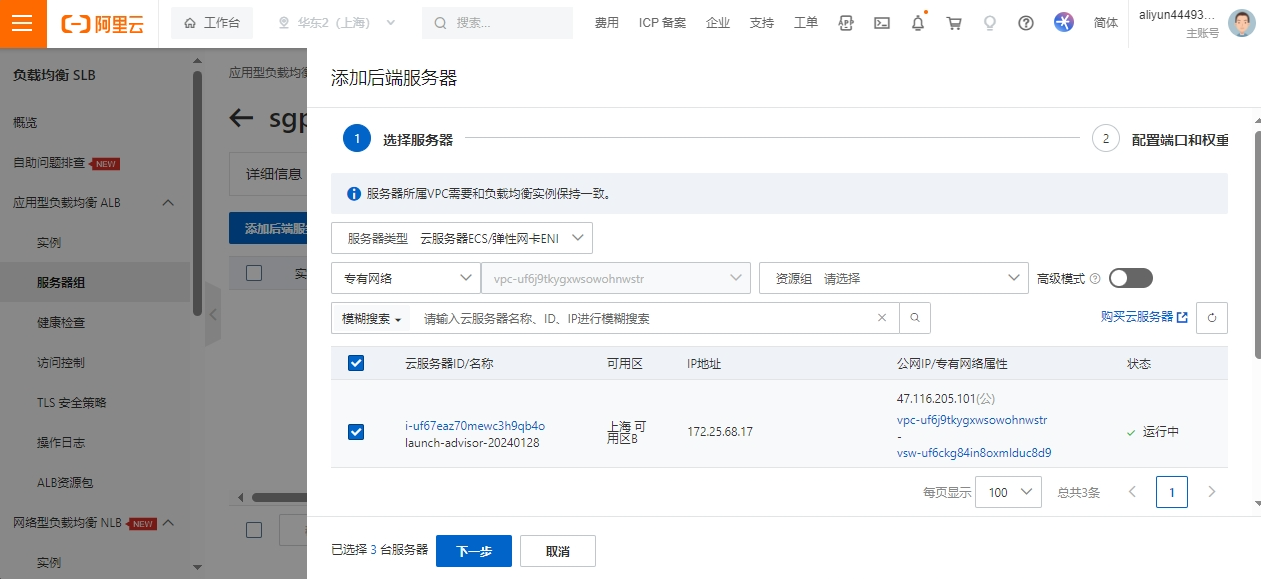

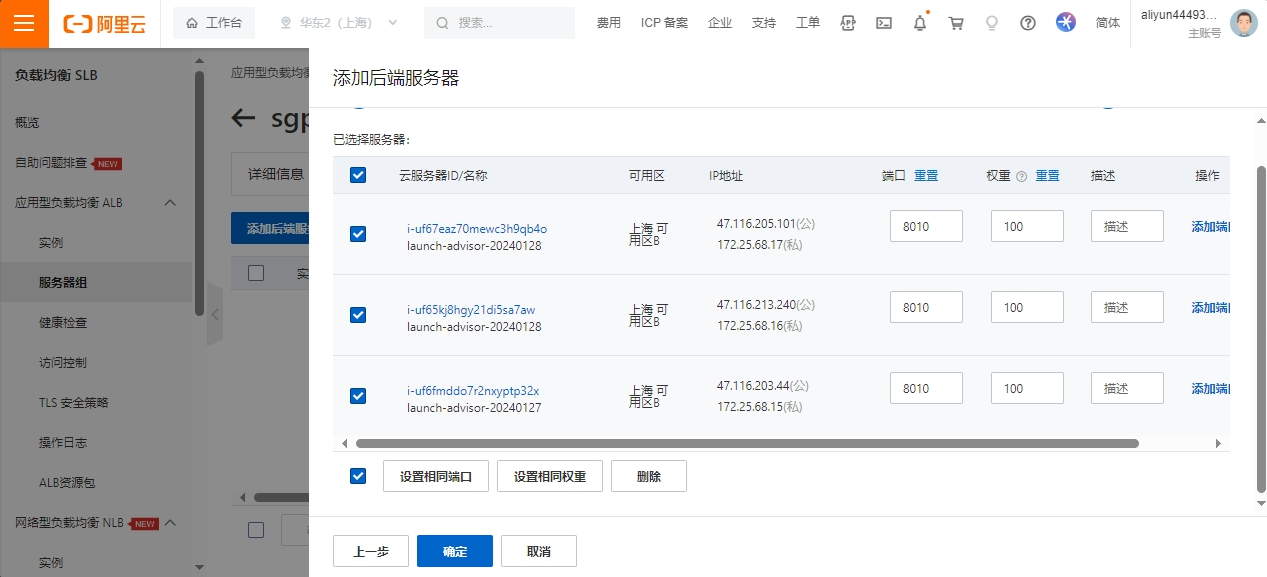

应用型负载均衡ALB > 服务器组 > 选择对应服务器组 > 添加后端服务器

1706450560933

1706450613430

添加监听端口​

应用型负载均衡ALB > 实例 > 选择对应实例 >添加监听

1706450675098

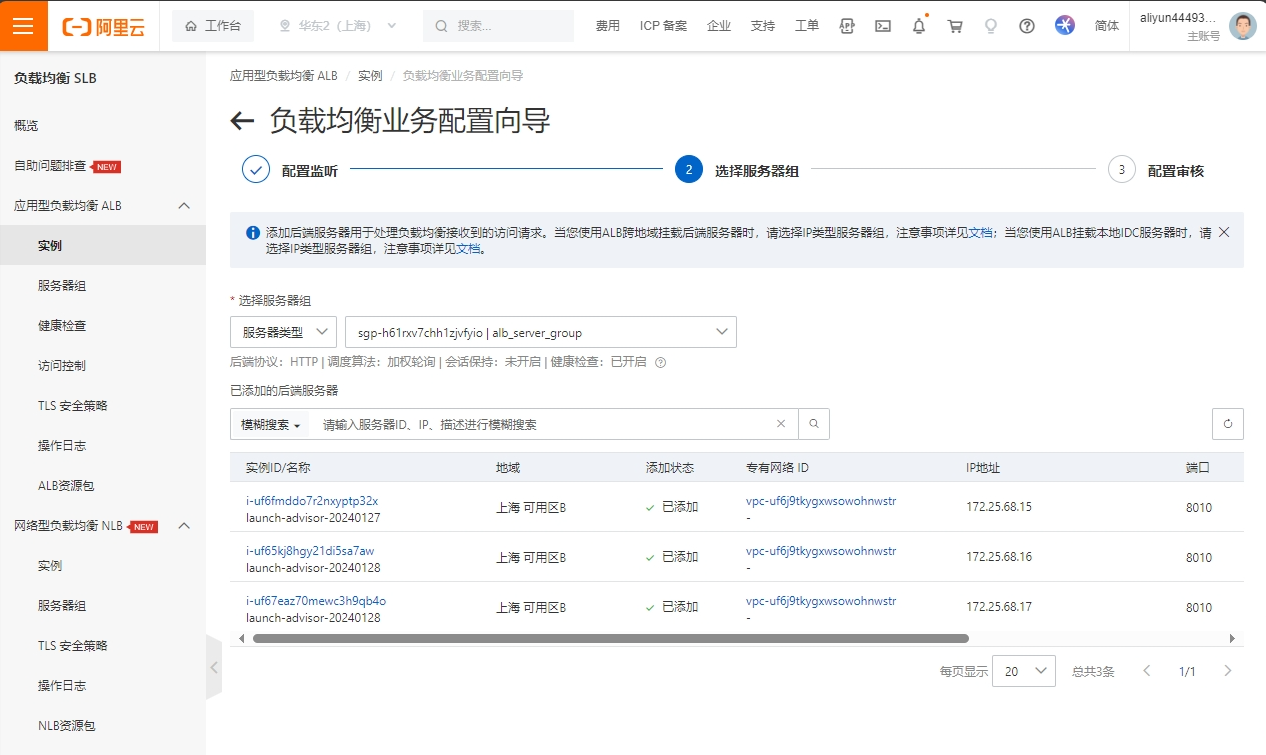

选择对应服务器组

1706450707417

配置成功

1706450746231

测试​

使用浏览器访问ALB的公网地址，格式是一个域名，类似以下地址：

alb-4ig7k7e8c22el65l5m.cn-shanghai.alb.aliyuncs.com

浏览器的地址应该是：

http://alb-4ig7k7e8c22el65l5m.cn-shanghai.alb.aliyuncs.com:8010/	#端口是监听设置的端口

使用浏览器访问ALB地址，查看显示的页面信息是否不同。可以使用多个浏览器，多刷新几次页面。

如果操作过程中显示不同信息，则说明配成功

1706450988427

配置转发规则​

该功能是标准功能，上面购买的是基础版，可以将实例升级成标准版，做下面的实验。

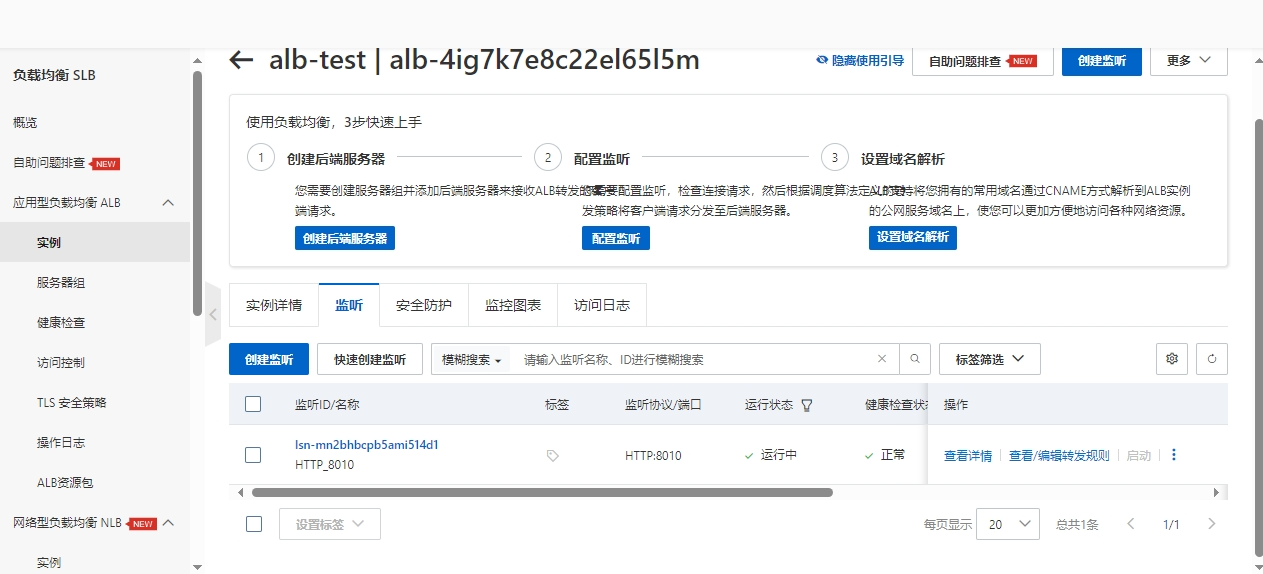

应用型负载均衡ALB > 实例 > 选择对应实例 > 查看或编辑转发规则

1706451503529

添加转发规则​

转发规则有很多种，HTTP标头只是其中一种，此处只演示HTTP标头。

1706451726022

HTTP标头可以按f12查看页面获取

1706451842888
