13.集群

单机的elasticsearch做数据存储，必然面临两个问题：海量数据存储问题、单点故障问题。

  • 海量数据存储问题：将索引库从逻辑上拆分为N个分片（shard），存储到多个节点
  • 单点故障问题：将分片数据在不同节点备份（replica ）

ES集群相关概念:

  • 集群（cluster）：一组拥有共同的 cluster name 的 节点。
  • 节点（node) ：集群中的一个 Elasticearch 实例
  • 分片（shard）：索引可以被拆分为不同的部分进行存储，称为分片。在集群环境下，一个索引的不同分片可以拆分到不同的节点中 解决问题：数据量太大，单点存储量有限的问题。

1709903850187

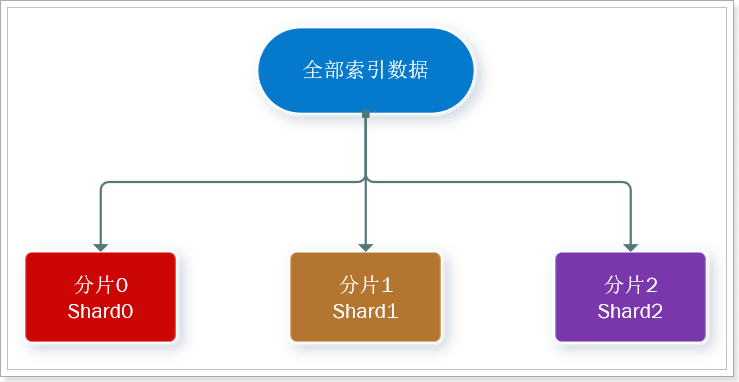

此处，我们把数据分成3片：shard0、shard1、shard2

  • 主分片（Primary shard）：相对于副本分片的定义。
  • 副本分片（Replica shard）每个主分片可以有一个或者多个副本，数据和主分片一样。

数据备份可以保证高可用，但是每个分片备份一份，所需要的节点数量就会翻一倍，成本实在是太高了！

为了在高可用和成本间寻求平衡，我们可以这样做：

  • 首先对数据分片，存储到不同节点
  • 然后对每个分片进行备份，放到对方节点，完成互相备份

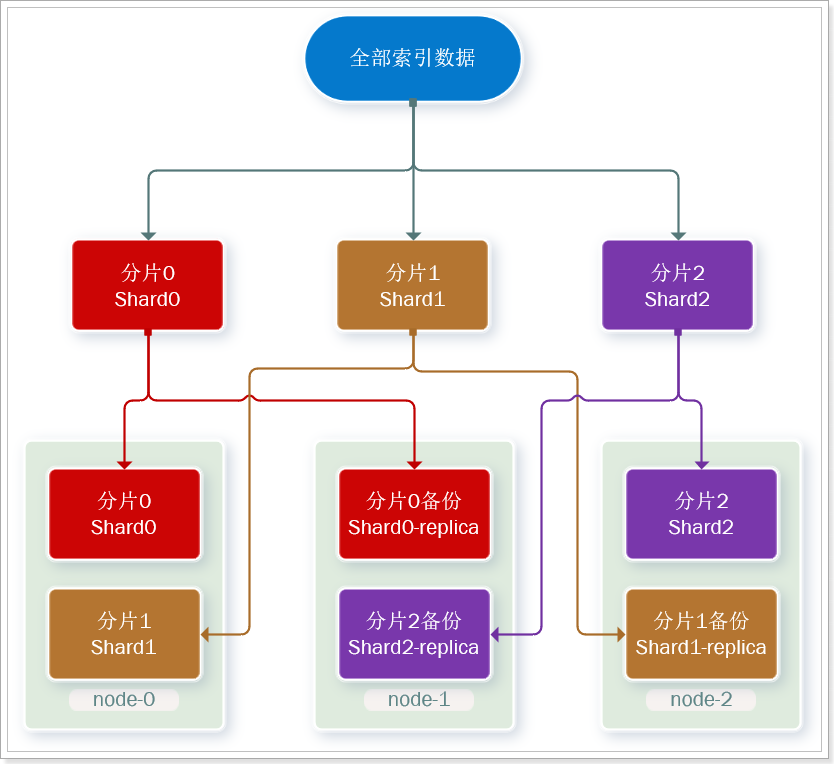

这样可以大大减少所需要的服务节点数量，如图，我们以3分片，每个分片备份一份为例：

1709903899158

现在，每个分片都有1个备份，存储在3个节点：

  • node0：保存了分片0和1
  • node1：保存了分片0和2
  • node2：保存了分片1和2

搭建ES集群​

参考第一篇的“部署es集群”笔记

集群脑裂问题​

集群职责划分​

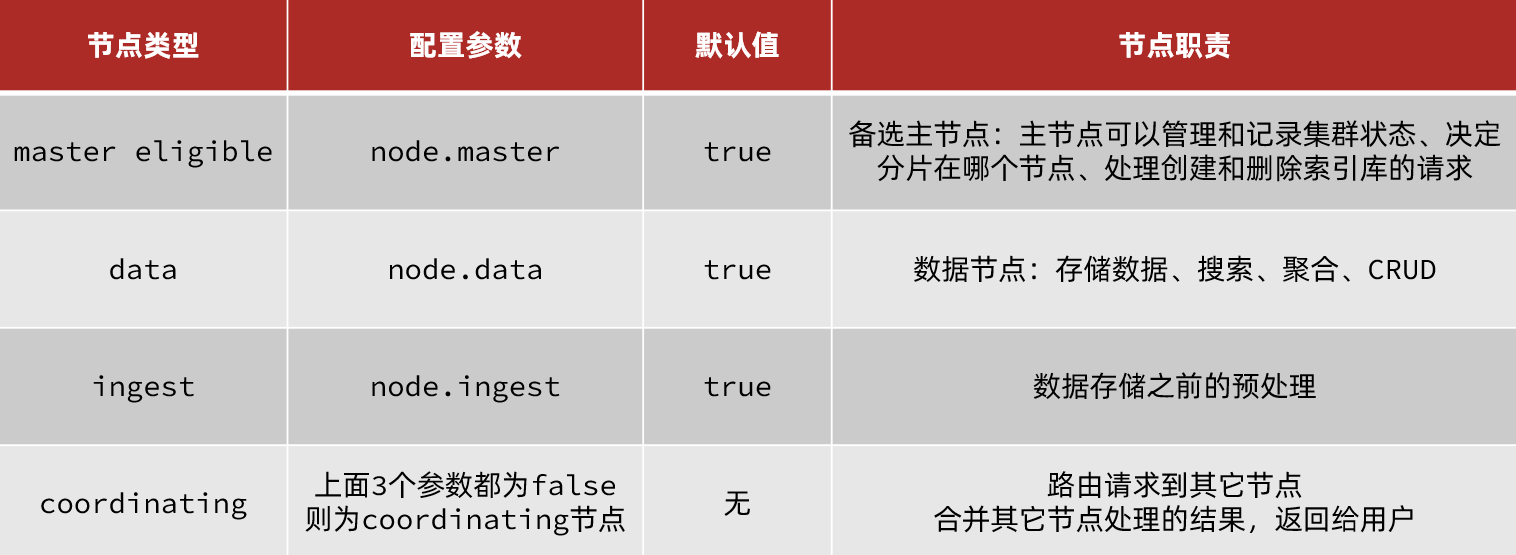

elasticsearch中集群节点有不同的职责划分

1709904038375

默认情况下，集群中的任何一个节点都同时具备上述四种角色。

但是真实的集群一定要将集群职责分离：

  • master节点：对CPU要求高，但是内存要求第
  • data节点：对CPU和内存要求都高
  • coordinating节点：对网络带宽、CPU要求高

职责分离可以让我们根据不同节点的需求分配不同的硬件去部署。而且避免业务之间的互相干扰。

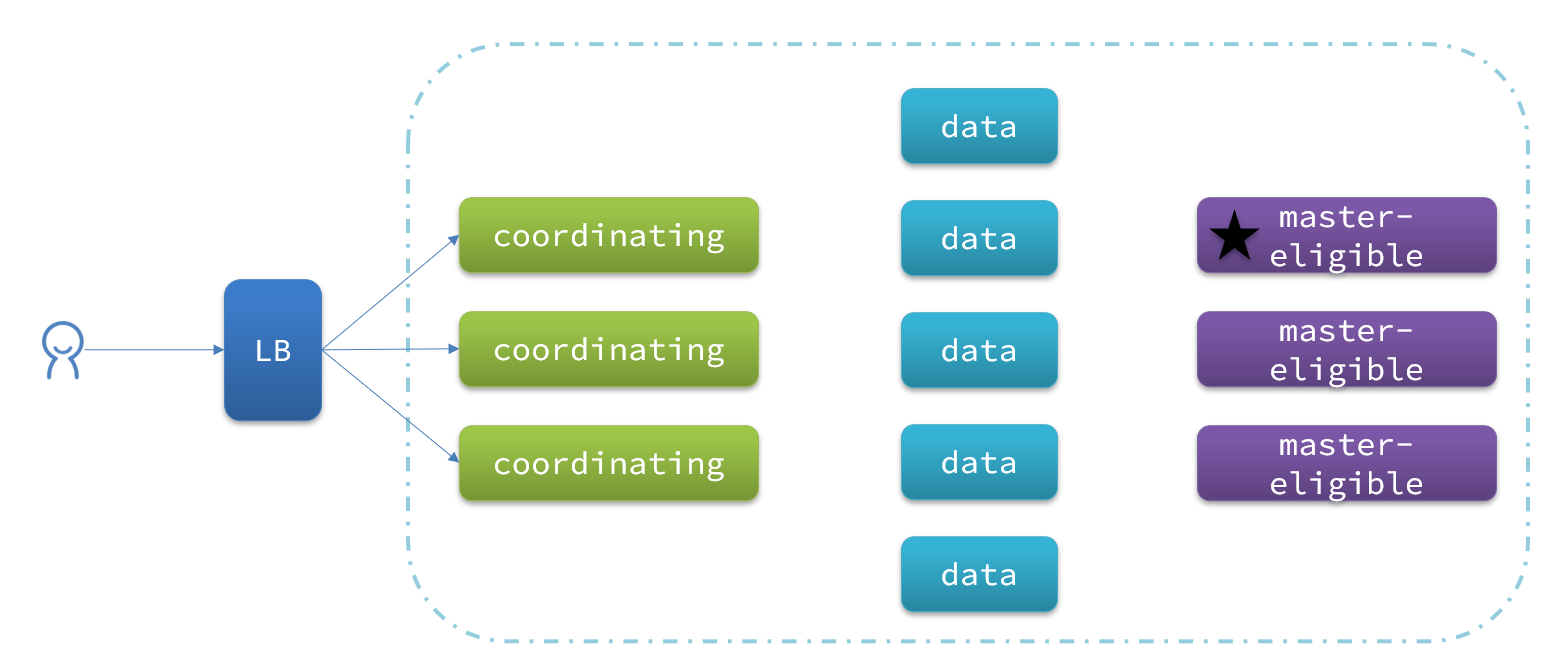

一个典型的es集群职责划分如图：

1709904090539

脑裂问题​

脑裂是因为集群中的节点失联导致的。

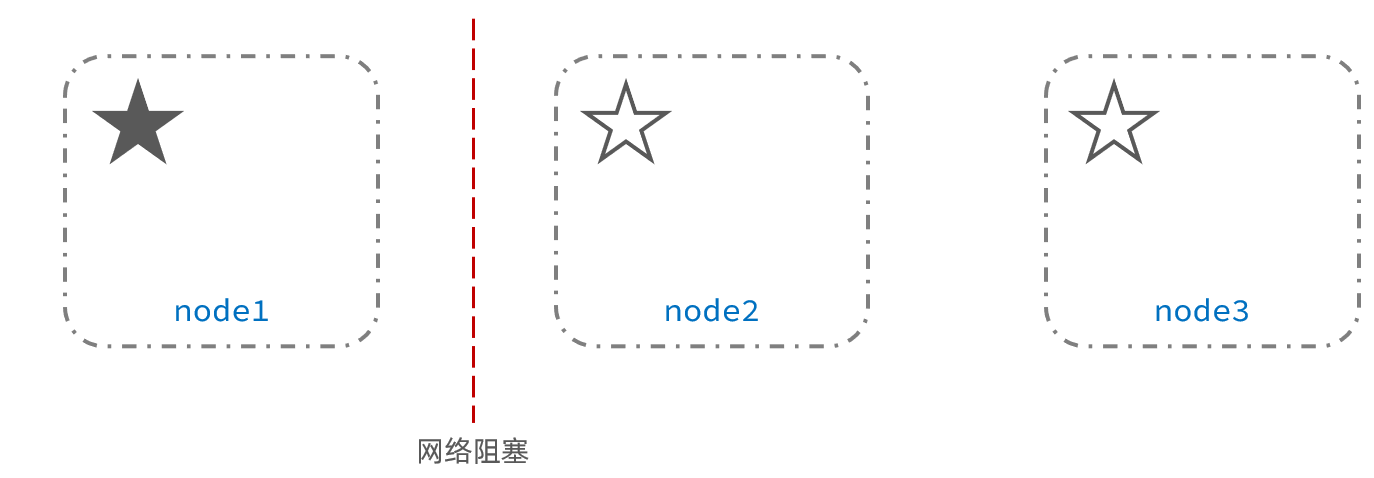

例如一个集群中，主节点与其它节点失联：

1709904112782

此时，node2和node3认为node1宕机，就会重新选主：

1709904128502

当node3当选后，集群继续对外提供服务，node2和node3自成集群，node1自成集群，两个集群数据不同步，出现数据差异。

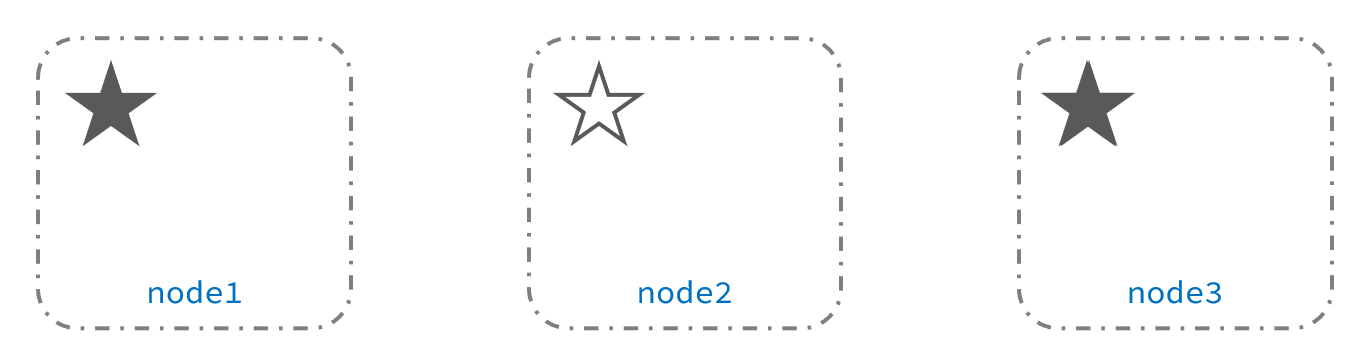

当网络恢复后，因为集群中有两个master节点，集群状态的不一致，出现脑裂的情况：

1709904169111

解决脑裂的方案是，要求选票超过 ( eligible节点数量 + 1 ）/ 2 才能当选为主，因此eligible节点数量最好是奇数。对应配置项是discovery.zen.minimum_master_nodes，在es7.0以后，已经成为默认配置，因此一般不会发生脑裂问题

例如：3个节点形成的集群，选票必须超过 （3 + 1） / 2 ，也就是2票。node3得到node2和node3的选票，当选为主。node1只有自己1票，没有当选。集群中依然只有1个主节点，没有出现脑裂。

小结​

master eligible节点的作用是什么？

  • 参与集群选主
  • 主节点可以管理集群状态、管理分片信息、处理创建和删除索引库的请求

data节点的作用是什么？

  • 数据的CRUD

coordinator节点的作用是什么？

  • 路由请求到其它节点
  • 合并查询到的结果，返回给用户

集群分布式存储​

当新增文档时，应该保存到不同分片，保证数据均衡，那么coordinating node如何确定数据该存储到哪个分片呢？

分片存储测试​

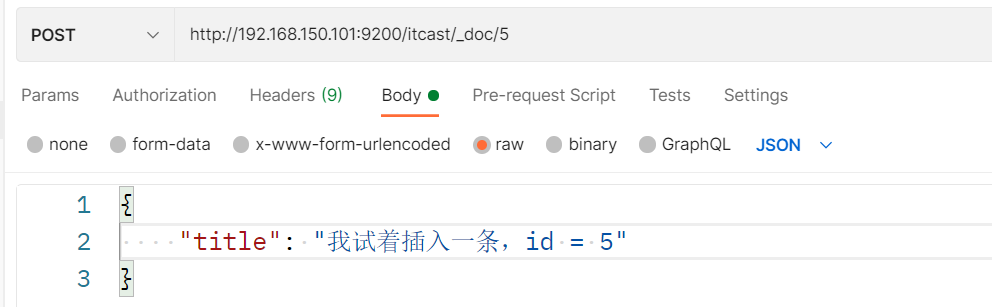

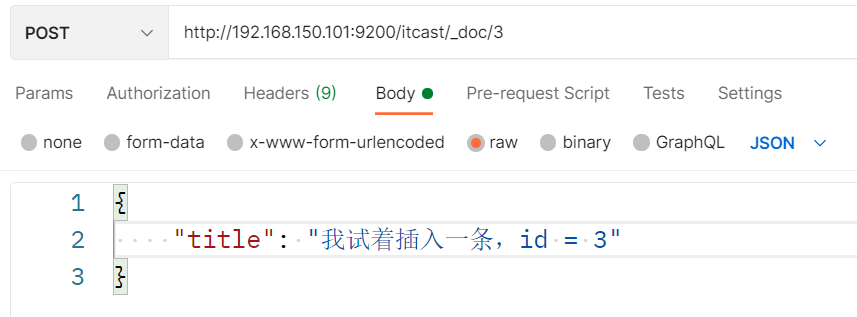

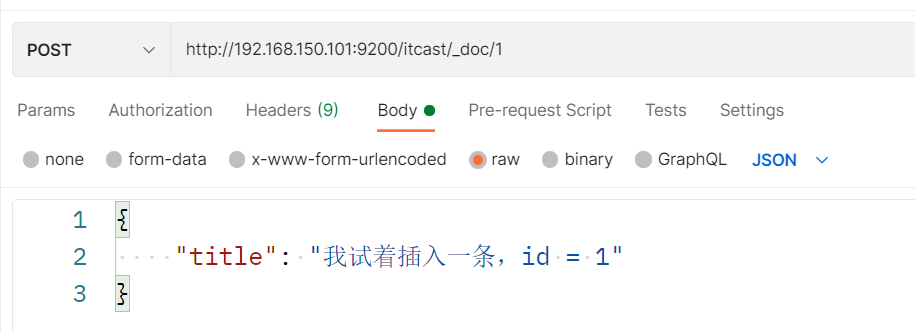

插入三条数据：

1709904223005

1709904237725

1709904249063

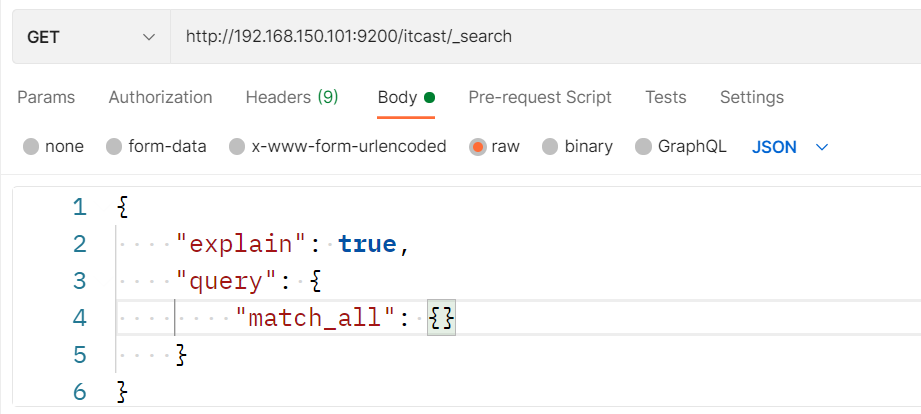

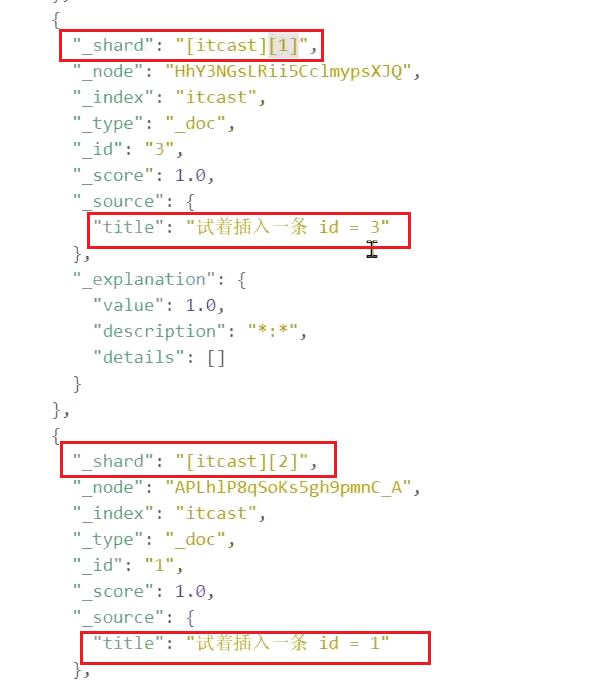

测试可以看到，三条数据分别在不同分片：

1709904264018

结果：

1709904284486

分片存储原理​

elasticsearch会通过hash算法来计算文档应该存储到哪个分片：

1709904324639

说明：

  • _routing默认是文档的id
  • 算法与分片数量有关，因此索引库一旦创建，分片数量不能修改！

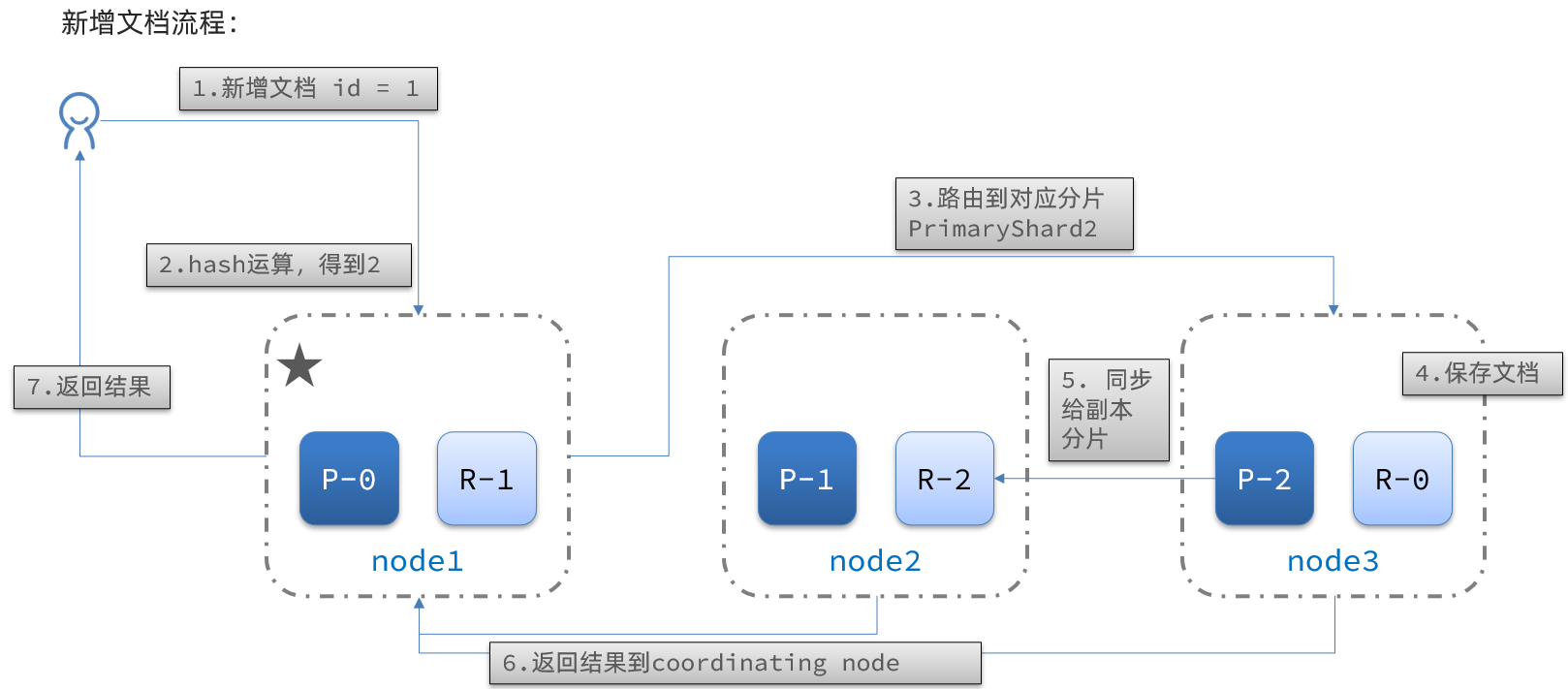

新增文档的流程如下：

1709904354655

解读：

  1. 新增一个id=1的文档
  2. 对id做hash运算，假如得到的是2，则应该存储到shard-2
  3. shard-2的主分片在node3节点，将数据路由到node3
  4. 保存文档
  5. 同步给shard-2的副本replica-2，在node2节点
  6. 返回结果给coordinating-node节点

4.4.集群分布式查询​

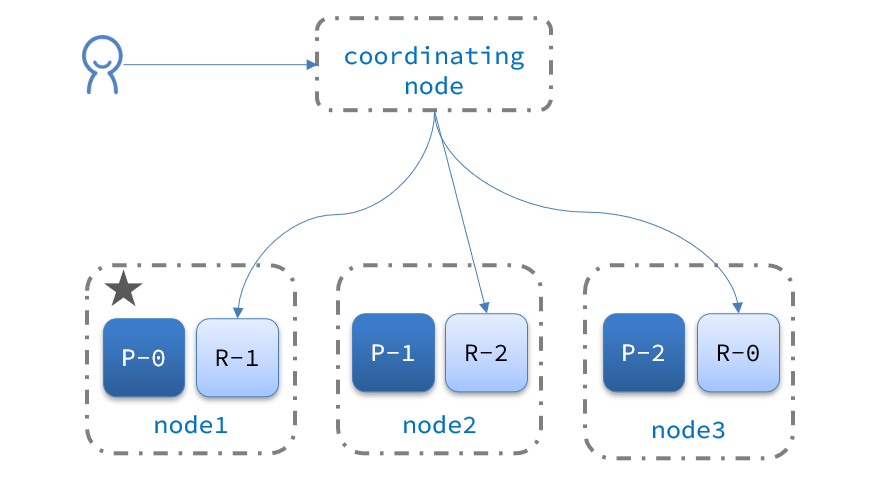

elasticsearch的查询分成两个阶段：

  • scatter phase：分散阶段，coordinating node会把请求分发到每一个分片
  • gather phase：聚集阶段，coordinating node汇总data node的搜索结果，并处理为最终结果集返回给用户

1709904406303

集群故障转移​

集群的master节点会监控集群中的节点状态，如果发现有节点宕机，会立即将宕机节点的分片数据迁移到其它节点，确保数据安全，这个叫做故障转移。

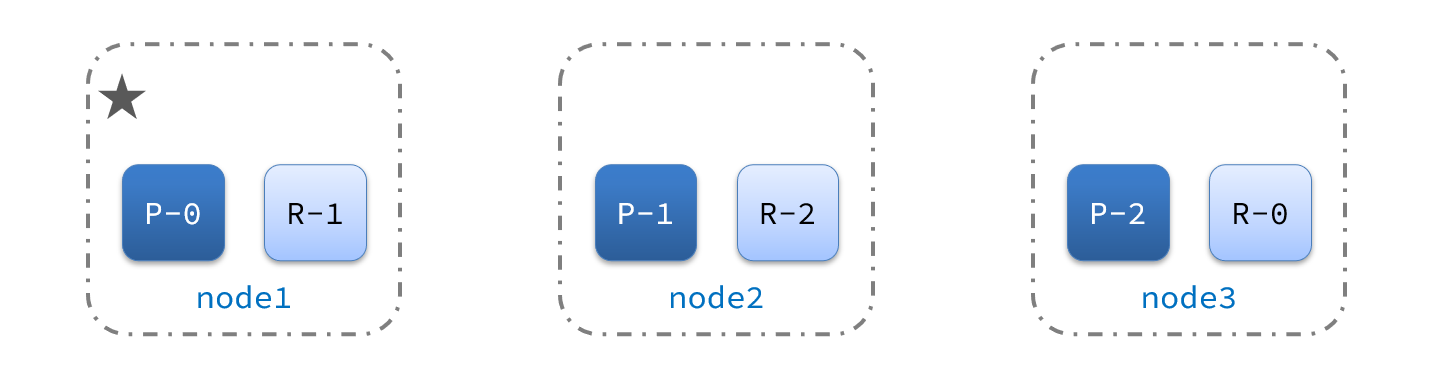

1）例如一个集群结构如图：

1709904439062

现在，node1是主节点，其它两个节点是从节点。

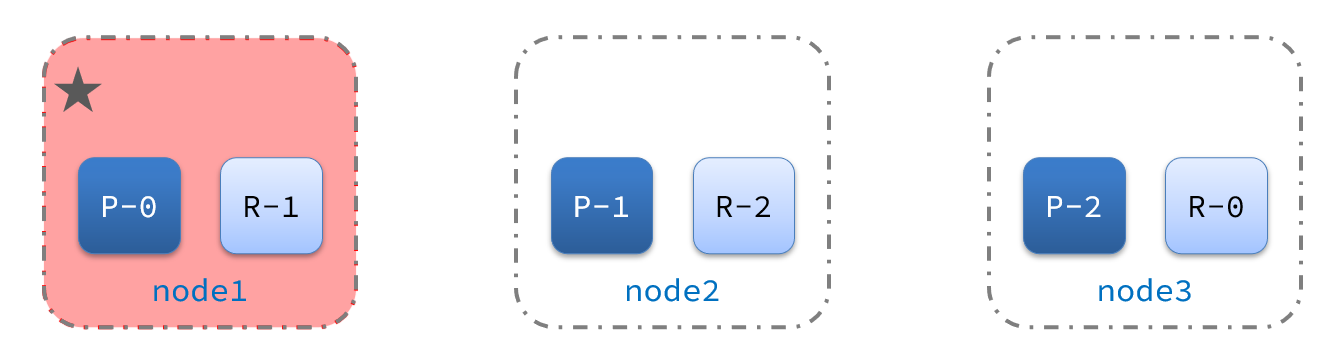

2）突然，node1发生了故障：

1709904463518

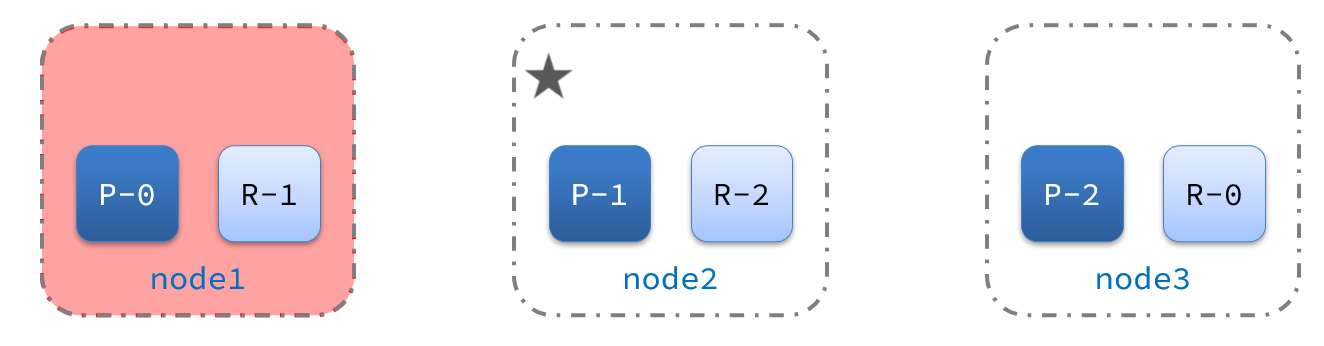

宕机后的第一件事，需要重新选主，例如选中了node2：

1709904478347

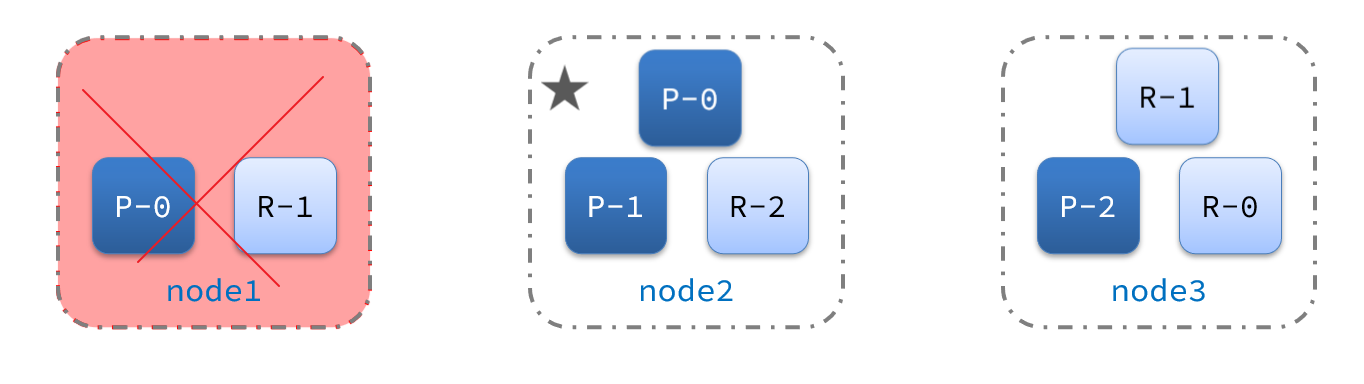

node2成为主节点后，会检测集群监控状态，发现：shard-1、shard-0没有副本节点。因此需要将node1上的数据迁移到node2、node3：

1709904491604
